Возможны три варианта перекрытий для первого этажа:
а) над отапливаемым подвалом
б) над вентилируемым подпольем
в) по грунту.
Если не применять тяжелой грузоподъемной техники, то долговечное и надежное перекрытие можно выполнить из монолитного железобетона с заливкой на месте (Рис. 5.11.). Перекрытие является несущей конструкцией, на которой собирается корпус дома. Поднятое над грунтом перекрытие обеспечивает защиту от влаги и радона. Перекрытие может выступать за фундамент на толщину утеплителя и облицовки. Подпольное пространство между перекрытием первого этажа и землей должно быть проветриваемым. Между фундаментом и перекрытием прокладывается гидроизоляция. Между перекрытием и стенами также укладывается гидроизоляция.
Возможен вариант перекрытия из дерева. Если обеспечить надежную гидроизоляцию и проветривание, то такое перекрытие также достаточно долговечно.
Рис. 5.11. Перекрытие первого этажа:
а) по грунту б) над вентилируемым подпольем.
В сибирских условиях пол первого этажа должен теплый. Это достигается эффективной теплоизоляцией. Пол можно сделать с подогревом и без подогрева. Для утепления пола можно использовать любые экологически чистые утеплители, например, прессованные соломенные блоки. Сначала на перекрытие укладывается гидроизоляция. Затем устанавливаются деревянные столбики, между которых укладываются блоки из прессованной соломы. Поверх соломы делается стяжка. Пол опирается на установленные столбики.
Замечания. В кухне, ванной и прихожей пол можно по стяжке покрывать плиткой (в кухне, прихожей - предпочтительно, в ванной - обязательно). Для этих помещений по стяжке устанавливается гидроизоляция.
В бетонную стяжку можно вмонтировать напольную систему обогрева и воздуховоды отопительной системы. В последнем случае конструкция должна предусматривать профилактическую промывку воздуховодов.
Перекрытие можно выполнять любыми способами.
Достоинства. Монолитное перекрытие дешевле (поскольку можно изготавливать бетон на месте), чем перекрытие из стандартных плит, требующее к тому же использование тяжелой подъемной техники. Монолитное перекрытие опирается на фундамент по периметру и поэтому его толщина может быть меньше, чем у обычных плит перекрытия, опирающихся на фундамент на краях.
Недостатки. Необходимость изготовления опалубки.
При строительстве экодома могут использоваться различные типы стен. Важно обеспечить необходимую теплозащиту и тепловую инерцию экодома. Конструкция стены выглядит следующим образом, если послойно рассматривать ее в направлении изнутри - наружу (Рис. 5.12.): сначала идет слой отделки (побелка, обои и т.д.), затем - слой штукатурки, пароизоляция, несущая часть стены (из кирпича, бетона, дерева, грунтоблоков и т.д. или каркас), слой утеплителя, вентилируемый зазор, облицовка. Для упрочнения конструкции стены между слоями устраиваются специальные связи. Стена может состоять из однородного теплоизолирующего материала, а может состоять из тяжелой несущей части и легкого утеплителя. В последнем случае утеплитель всегда располагается снаружи.
Каркас может быть выполнен из дерева, металла, железобетона. Заполнителем каркаса могут служить: кирпич, ячеистый бетон, грунтоблоки, саман, глинобитная стена и другие материалы. Основная нагрузка приходится на каркас. Утеплитель и облицовка крепятся к каркасу с внешней стороны.
Рис. 5.12. Конструкция стены экодома.
Каркасные стены предпочтительны для строительства экодома.
Достоинства. Каркасные стены просты, их можно быстро возвести, сделать крытое помещение и производить работы при любой погоде.
Замечание. При применении каркасной конструкции теплоинерционный слой (наполнитель каркаса) в ограждающих конструкциях можно не делать. Необходимая тепловая инерция может быть обеспечена за счет применения внутренних аккумуляторов тепла, в том числе - массивных межкомнатных стен.
Бескаркасная стена наиболее привычна. Она может быть выполнена из любого материала: кирпича, грунтоблоков, ячеистого бетона, природного камня, шлакоблоков, цельнолитого бетона.
Тщательно выполненная кладка обеспечивает необходимую пароизоляцию. Желательно сначала построить коробку дома, крышу, а затем приступать к утеплению дома.
Недостатки. Для такого дома нужен более мощный, а следовательно более дорогой фундамент. В стене из тяжелого материала сложнее избежать мостиков холода.
При строительстве энергоэффективного дома можно использовать любой утеплитель. Лучше всего со сроком эксплуатации, равным сроку эксплуатации дома. Утеплитель должен обеспечить такую теплозащиту дома, чтобы суммарные теплопотери зимой были меньше, чем количество солнечной энергии, накопленной летом в сезонном аккумуляторе.
Наиболее широко применяются два типа утеплителя: засыпка легким материалом и плиты из тонких искусственных волокон. При использовании засыпки необходимо предусматривать будущую усадку. Плиты из утеплителя применяются по рекомендации изготовителя. Если срок действия утеплителя меньше срока эксплуатации, необходимо предусмотреть технологию его замены, в том числе - демонтаж облицовки.

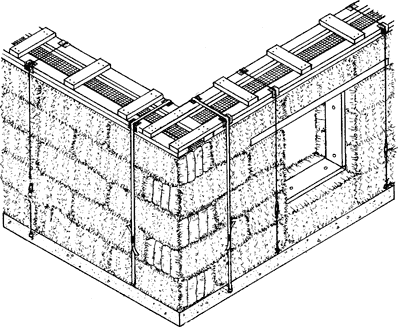

Рис. 5.13. Стена из прессованных соломенных блоков.
Для утепления экодома наилучшими являются естественные утеплители (солома, камыш, льняная костра). Кроме того, что они имеют наилучшие для человека экологические характеристики. Они очень долговечны, если конструкция стены и крыши защитит их от намокания. Для производства утеплителя из этих материалов не нужно энергоемкое производство. При использовании естественных утеплителей экодом получается с наилучшими экологическими характеристиками. При необходимости блоки из этих материалов легко и дешево заменяются (Рис. 5.13). Остатки при замене легко утилизируются на участке. Одна из главных особенностей использования естественных утеплителей - необходимо предусмотреть, чтобы в них не селились мыши (варианты защиты соломенного утеплителя от грызунов: заполнение сыпучим материалом зазора вокруг утеплителя из соломы, пересыпка известью, кедровой хвоей, облицовка мелкой металлической сеткой по низу и верху стены).
Облицовка. Облицовка стены кроме эстетической функции выполняет еще и функцию защиты утеплителя от атмосферных воздействий (дождя, ветра, снега). Типы облицовки могут быть любыми: штукатурка, облицовочный кирпич, камень, дерево в различных вариантах и т. д.
Пароизоляция. Пароизоляция защищает стену от проникновения пара из дома во внутрь стены в холодное время года, чтобы избежать накопления влаги внутри стены. Для пароизоляции используют плотную бумагу, полиэтиленовую пленку, паронепроницаемую фанеру. Тщательно выполненная кирпичная кладка или кладка из грунтоблоков или самана сама выполняет роль пароизоляции.
Отделка. В экодоме применяются природные, экологически чистые материалы: известь, керамика, песок, дерево. При желании можно оставлять неоштукатуренными кирпич, грунтоблоки, гипсовые блоки и др. аналогичные материалы.
Перекрытие между первым и вторым этажами обыкновенное, если второй этаж отапливаемый. Его можно выполнить из железобетона, дерева и других материалов. Необходимо только обеспечить звукоизоляцию. Если в зимнее время эксплуатируется только первый этаж, а второй этаж холодный, то тогда его необходимо утеплять так же, как пол первого этажа (Рис. 5.14.). Из-за того, что через потолок дом теряет 10-15% тепла, необходимо очень тщательно конструировать и изготавливать перекрытие между первым и вторым этажами или крышу, если второй этаж мансардный. Необходимо также обеспечить пароизоляцию со стороны отапливаемого помещения, если используется эффективный утеплитель и каркасное перекрытие. Если в качестве перекрытия используется железобетонная плита и утеплитель размещается над ней, то пароизоляция не обязательна.
Рис. 5.14. Конструкция перекрытия второго этажа с утеплителем.
Крыша, как и фундамент, определяет долговечность дома. Она защищает стены и фундамент от осадков, обеспечивает теплозащиту внутренних помещений. Крыша может выступать как место для размещения на ней элементов солнечной энергетики (солнечные коллекторы для нагрева воздуха, воды, солнечные батареи для преобразования солнечной энергии в электрическую). С поверхности крыши можно собрать значительное количество воды для полива и других технических нужд.
Типы крыш: совмещенная (применяется для мансардного этажа) и холодная традиционная (для обычного одноэтажного и обычного двухэтажного дома).
Конструкция совмещенной крыши практически такая же, как конструкция стены. Если последовательно рассматривать, как она устроена, в направлении изнутри - наружу, то сначала идет отделка, потом обрешетка, балки, пароизоляция, утеплитель, гидроизоляция, обрешетка и внешнее покрытие (рис. 5.15.). Очень важно предусмотреть вентилируемое пространство над утеплителем, которое обеспечит непрерывное просушивание утеплителя и всей конструкции крыши. На крыше могут быть предусмотрены крепежные элементы, на которых размещаются солнечные коллекторы и солнечные батареи. В этом случае в кровле необходимо предусмотреть отверстия для прокладки воздуховодов и трубопроводов от воздушных и водяных солнечных коллекторов. В конструкции крыши предусматривается система сбора воды и ее отвод в определенное место на участке.

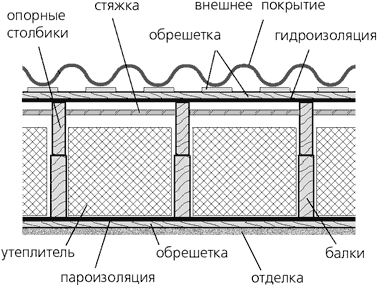

Рис. 5.15. Конструкция утепленной крыши.
Замечания. Наклон крыши должен быть таким, чтобы избежать большого накопления снега. Крепление инженерного оборудования на крыше может осуществляться двумя способами: а) оборудование встраивается в конструкцию крыши, б) оборудование размещается на специальных посадочных местах, предусмотренных на крыше.
