Глава 5

КАК УСТРОЕН КОРПУС ЭКОДОМА

При строительстве экодома можно использовать много традиционных конструктивных решений и материалов. В этой главе будут даны рекомендации по их выбору.

Главная часть дома - это его корпус. Основное предназначение корпуса дома - обеспечение достаточного жилого объема с комфортными условиями. Корпус должен быть механически прочен, долговечен и должен эффективно сохранять тепло в доме.

Отличительная особенность корпуса экодома состоит в существенно более высоких требованиях по сохранению тепла, чем в обычном доме. Поэтому корпус необходимо выполнить из таких материалов, которые максимально снизят потери тепла, чтобы накопленного летом (днем) тепла хватило на всю зиму (ночь). Для этого необходимо, чтобы тепловое сопротивления ограждающих конструкций экодома было не меньше R=6, (м. кв. гр. Цельсия/ватт). Для усиления эффекта теплозащиты корпуса устраиваются буферные зоны из холодных помещений, расположенных по периметру: пристроенная теплица с южной стороны, веранда, гараж, мастерская, зимние кладовые или другие подсобные помещения.

Особое внимание для сохранения тепла в экодоме надо обращать на теплоэффективность конструкций окон, дверей и входного тамбура.

На рис 5.1 показано, как традиционный дом теряет тепло через разные элементы ограждающих конструкций.

Рис. 5.1. Теплопотери через разные элементы ограждающей конструкции экодома.

Так как отопление дома периодическое (солнце - днем, протопка печи один раз в сутки), то для обеспечения постоянной температуры в доме необходимы внутренние аккумуляторы тепла. Они забирают в себя избыточное тепло, сохраняют и отдают, когда его становится недостаточно, обеспечивая тепловую инерцию дома.

5.1. Как должен быть утеплен экодом

Все внутренние отапливаемые помещения в разных вариантах конструкции экодома должны быть так теплоизолированы от внешней среды, чтобы теплопотери за год были меньше, чем количество тепла, которое можно получить за год от солнца и аккумулировать в доме. Особое внимание следует обратить на то, чтобы в конструкции корпуса не было мостиков холода. На разрезе схемы дома (Рис. 5.2.) показаны различные варианты теплоизоляция элементов корпуса дома. На Рис. 5.3 показаны схемы утепления разных конструкций корпуса экодома.

а)

б)

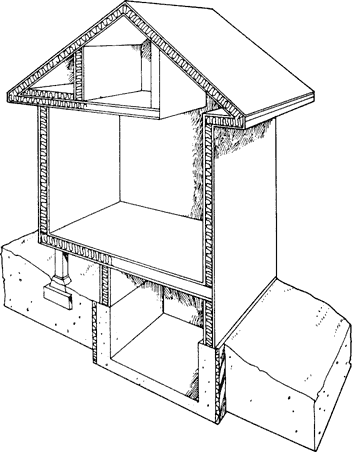

Рис. 5.2. Как должен быть утеплен экодом.(а - схема теплоизоляции; б - пример изоляции дома различными теплоизоляционными материалами.

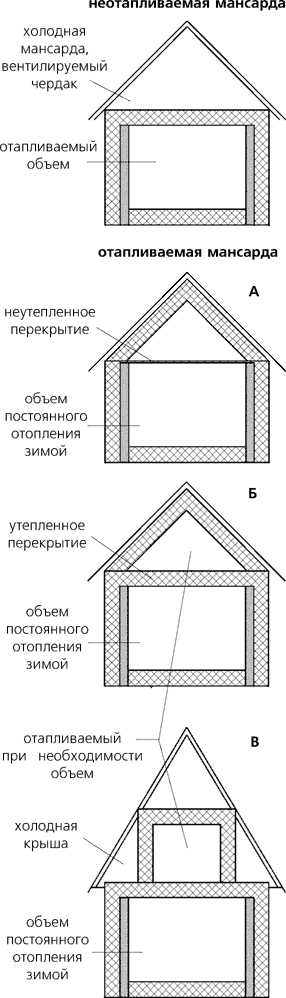

Рис. 5.3. Схемы утепления разных конструкций корпуса экодома.

5.2. Тепловая инерция экодома

Роль теплового аккумулятора, обеспечивающего тепловую инерцию экодома, выполняет термическая масса, составляющая внутреннюю часть наружной стены, внутренних (межкомнатных) перегородок и межэтажных перекрытий. Этот пассивный аккумулятор тепла должен состоять из тяжелого материала, чтобы поддерживать постоянную температуру в доме при периодическом протапливании. Кроме того, внутренние стены могут и понижать температуру до оптимальной, аналогично тому, как это происходит в традиционной русской печке.

Замечания. В случае применения каркасной конструкции внешняя стена целиком состоит из легкого материала (утеплителя), тогда внутри дома необходимо устраивать специальную конструкцию, обеспечивающую необходимую тепловую инерцию - суточный аккумулятор, в котором могут быть расположены дымоходы, воздуховоды от солнечного коллектора или в него может быть встроен сам источник тепла. Эта система может быть выполнена из кирпича, бетона, грунтоблоков, а может быть выполнена в виде бака, заполненного водой. Масса этой системы определяется тем, какую тепловую инерцию здания мы хотим иметь. Например, ее можно определить, исходя из условий протапливания один раз в сутки при самых низких температурах (один раз в течение двух суток и т.д.).

5.3. Фундаменты для экодомов

Фундамент - основа долговечности экодома. Выбор конструкции фундамента и его заглубление определяются проектировщиком-конструктором в зависимости от типа грунта, веса конструкции дома и расположения грунтовых вод.

Применяются фундаменты глубокого и мелкого заглубления, незаглубленные. (Рис. 5.4)

Традиционно используются следующие типы фундаментов: столбчатые, ленточные, фундаменты из мелких блоков.

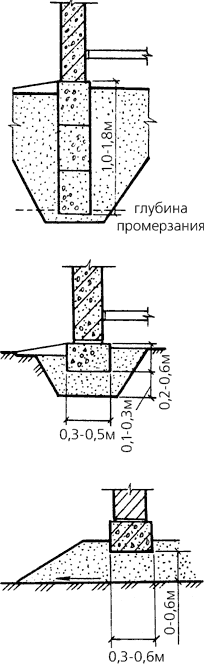

Рис. 5.4. Фундаменты: а) глубокого заглубления; б) мелкого заглубления; в) незаглубленные.

Столбчатые фундаменты (буронабивные, свайные, трубные, кладочные, бутобетонные)

Для строительства этих типов фундаментов по периметру дома и в местах, где требуются внутренние опоры для перекрытия (платформы), в том числе под инженерное оборудование, устраиваются скважины ниже глубины промерзания. Затем на дно скважин делается отсыпка из гравия, вставляется арматура и заливается бетон. Любым способом выполняется надземная часть (в том числе, это может быть кладка кирпичом или камнем). Столбчатые фундаменты выступают над землей минимум 30 см (для вентиляции подпольного пространства). Промежутки между столбиками в надземной части (ограждение цоколя) могут быть заполнены любым материалом (они не несут нагрузки и выполняют роль защиты от снега, дождя). На столбиках делается ростверк из бетона с арматурой.

Рекомендации по строительству экодома

Для строительства экодома из этих типов фундаментов лучше подходит буронабивной (Рис. 5.5).

Рис. 5.5. Буронабивной фундамент.

Достоинства. Буронабивной фундамент минимально разрушает ландшафт, он дешевле, т.к. исключается рытье котлована, такой фундамент не требует утепления, гидроизоляции и пароизоляции. На его строительство расходуется меньше бетона и его исполнение возможно без тяжелой строительной техники. Не требуется защиты от радона.

Замечание. При таком фундаменте экодом не имеет подвала. Для размещения инженерного оборудования строится специальное техническое подполье, значительно меньшее, чем подвал. Оборудование можно разместить также в цокольном этаже или в техническом помещении первого этажа.

Ленточный фундамент

Ленточный фундамент обычно строят двумя способами. В первом случае (фундамент мелкого заглубления) ковшевой землечерпалкой или вручную в грунте вырываются траншеи. Затем на боковые стенки траншеи укладывается рубероид (или другой гидроизоляционный материал). После этого на дно траншеи засыпается песок и гравий, а затем в траншею заливается бетон. В этом варианте небольшой объем грунта из части подполья, предусмотренного для инженерного оборудования, вынимается вручную.

Второй способ изготовления ленточного фундамента более привычный. Когда в доме предусмотрен подвал, сначала роют котлован, потом изготавливается опалубка необходимой конфигурации, в которую заливается бетон (Рис. 5.6). Под фундамент делается отсыпка из песка и гравия. Фундамент выступает минимум на 30 см над землей. Необходимо выполнить качественную внешнюю гидроизоляцию и внутреннюю пароизоляцию (в случае отапливаемого подвала). Надземная часть и верхний слой подземной части могут быть выполнены кладкой кирпичом, камнем или бетонными блоками. Снаружи фундамент должен быть тщательно утеплен.

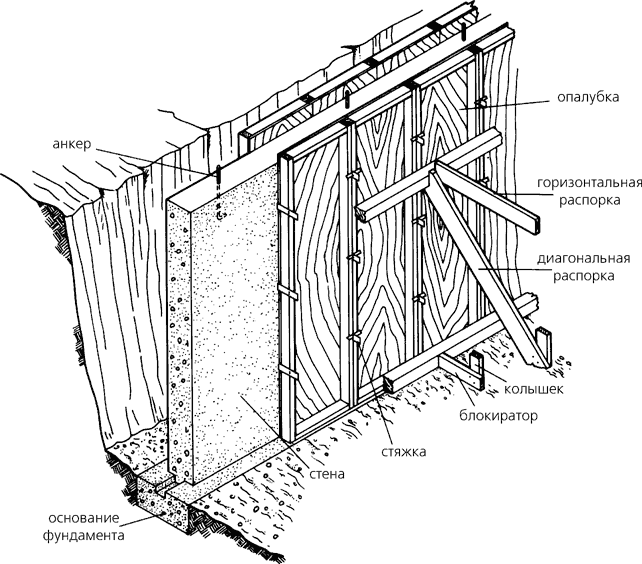

Рис. 5.6. Ленточный фундамент для дома.

Рекомендации по строительству экодома

Применение ленточного фундамента целесообразно при наличии в доме подвала (фундамент глубокого залегания).

Достоинства. Может быть выполнен без тяжёлой строительной техники (фундамент неглубокого залегания).

Недостатки. Ленточный фундамент глубокого залегания более дорогой. Он требует гидроизоляции, утепления, повышенного внимания к ликвидации мостиков холода. Требует защиты от радона.

Замечания. Для повышения теплозащиты ленточного фундамента экодома по периметру дома выполняется горизонтальная теплоизоляция. Иногда фундамент делают пустотный, и пустоты заполняют утеплителем.

Фундамент из мелких блоков

Строительство фундамента из мелкоштучных бетонных блоков выполняется так же, как кладется обычная стена. Вырывается котлован. По конфигурации подвала выполняется отсыпка песком и гравием, поверх которой отливается бетонная стяжка, на которой строится фундамент из мелких блоков. Снаружи фундамент оштукатуривается, гидроизолируется и теплоизолируется (Рис. 5.7.).

Рекомендации по строительству экодома

Применение фундамента из мелких блоков целесообразно, когда есть возможность приобрести блоки дешево и когда они производятся недалеко от строительства.

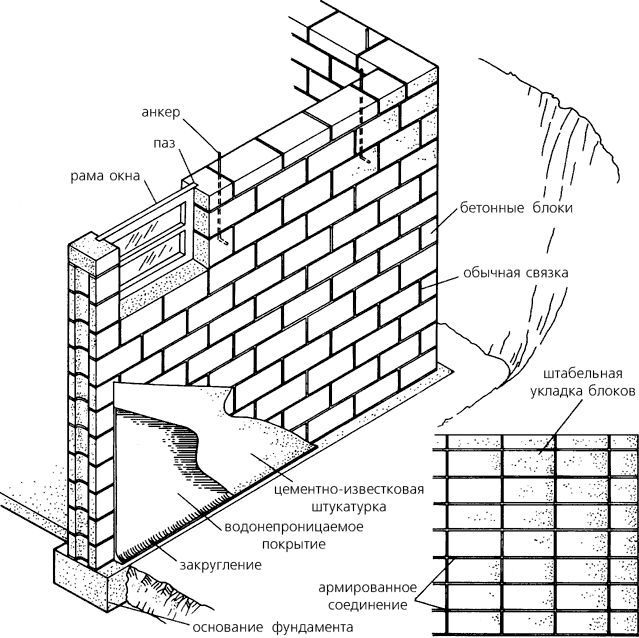

Рис. 5.7. Фундамент из мелких блоков.

Достоинства. При строительстве не требуется тяжелая грузоподъемная техника. Возведение фундамента возможно в короткие сроки. Если использовать пустотные блоки, то легко сделать дополнительную теплоизоляцию.

Недостатки. Сложность гидроизоляции при влажных грунтах. Для обеспечения необходимой прочности требует обязательного армирования.

Замечания. Для домов, в которых нет подвала, таким способом строятся стенки технического подполья для инженерного оборудования.

5.4. Дренажная система при устройстве фундамента

Для увеличения долговечности фундамента и защиты его от подземных вод, дождевой и талой воды, просачивающейся с поверхности земли, вокруг фундамента устраивают дренажную систему. Устройство дренажной системы показано на Рис. 5.8(а, б). Вокруг нижней части фундамента делается небольшая канава, дно которой бетонируется. По периметру фундамента укладывается перфорированная труба. Затем канава засыпается гравием. Вся система имеет общий уклон, по которому вода стекает в одном направлении и отводится от фундамента.

а)

б)

Рис. 5.8. Дренажная система фундамента.

Рекомендации по строительству экодома

Для влажных грунтов дренаж необходим при любом типе фундамента. Для остальных грунтов дренаж рекомендуется для ленточных фундаментов (для домов с подвалом). Сухой фундамент обеспечит дому большую долговечность.

5.5. Узел состыковки фундамента, перекрытия и стены

Прежде, чем выбрать конструкцию перекрытия первого этажа, есть смысл еще раз обратить внимание на теплопотери. Через пол и перекрытие первого этажа дом теряет 20 - 25 % тепла. Поэтому важно особое внимание уделять конструкции и утеплению узла, в котором сочленяются стена, перекрытие первого этажа и фундамент. На рис. 5.9. показано по каким путям тепло утекает из отапливаемого помещения. Этот тепловой поток разбивается на три составляющие: поток через цокольную часть, поток через стенку фундамента и тепловой поток под фундаментом, к которому добавляется геотермальный тепловой поток. Под домом грунт не промерзает (за исключением домов на столбчатых фундаментах с сильно утепленным перекрытием первого этажа).

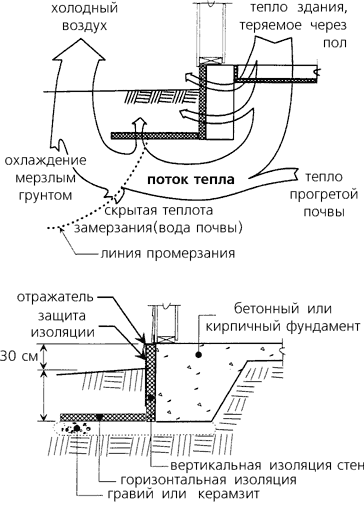

Рис. 5.9. Тепловые потери через пол, цокольные конструкции, стены и пол фундамента.

5.6. Мостики холода

На Рис. 5.10. приведены характерные примеры мостиков холода при разных вариантах конструкции фундамента. При разработке конструкции этого узла надо всегда помнить о том, что за каждую ошибку в этих конструкциях хозяин дома каждую зиму на протяжении всей жизни будет расплачиваться расходованием лишнего топлива.

Рекомендации по строительству экодома

При проектировании узла сочленения фундамента, перекрытия и стены надо избежать мостиков холода.

Рис. 5.10. Мостики холода.
