Система для повторного использования воды
Количество воды, используемое в смывных туалетах на одного человека немного меньше, чем он использует в ванной и душе (23 % и 18 %). Поэтому целесообразно вторичное использование для туалета воды из ванной и душа. Это приводит к снижению потребления воды на 18 %. Система состоит из двух емкостей - буферного накопителя, куда стоки из ванной попадают самотеком с предварительной очисткой через механический песчаный фильтр, и сливного бачка унитаза, в который стоки закачиваются с помощью насоса. Бачок делается существенно больше, чем обычный, а слив дозируется.
Замечание. Система должна быть так устроена, чтобы стоки не застаивались. Эта конструкция должна быть удобна для промывки и профилактики.

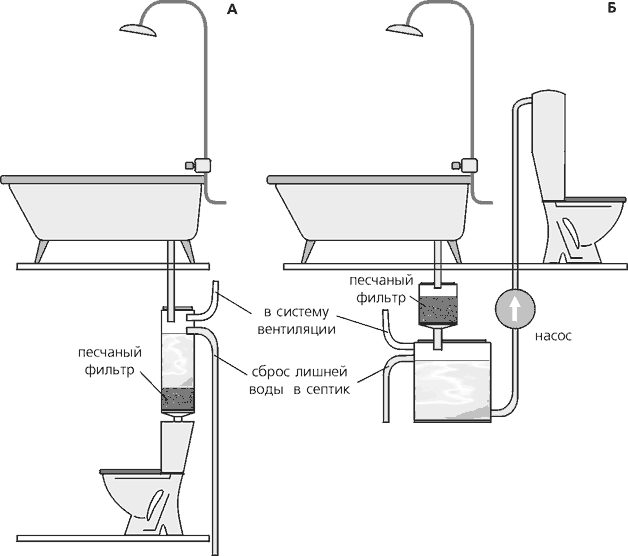

Рис. 12.4. Варианты системы вторичного использования воды из ванной для смывных туалетов.
В бытовых стоках содержится много жиров. Поэтому, чтобы в трубах и других элементах конструкции системы переработки стоков на стенках не откладывался жир на, входе в систему устанавливается жироуловитель. Как правило, он устанавливается перед септиком и предназначен для отделения жиров из сточных вод. Жироуловитель - это устройство, имеющее простую и удобную для профилактической очистки конструкцию (Рис. 12.5.). Устройство состоит из грязеуловителя и собственно жироуловителя.

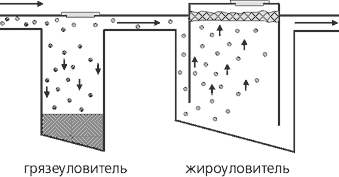

Рис. 12.5. Жироуловитель.
Фильтр для стоков стиральной машины предназначен для отделения частиц одежды, жиров, пыли и др. компонентов при стирке грязной одежды. Фильтр должен быть простой, быстрозаменяемый. Песок из фильтра утилизируется на биоботанической площадке.

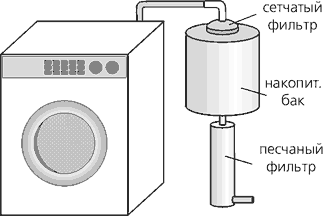

Рис. 12.6. Фильтр для стоков от стиральной машины.
Главным элементом двух последних систем очистки стоков является трехкамерный септик, совмещенный с фильтром, расположенный в техническом подполье. Септик обеспечивает накопление стоков и медленное их движение и эффективную очистку. Для каждого расхода стоков, подбирается объем септика (3-5 м. куб.). Температура в септике должна быть такой, чтобы обеспечивать стабильную работу микрофауны и максимально возможную очистку. Целесообразно дополнить септик на выходе камерой с отсорбирующим материалом (например, цеолит или другие аналогичные материалы), чтобы в дренажную систему попадали максимально очищенные стоки. Летом роль фильтра выполняет почва.
Замечание. Если система используется для очистки только серых стоков, то ее размеры могут быть уменьшены на 30 - 40 %. Компостирующий биотуалет существенно упрощает обработку бытовых стоков. Также, как и биотуалет, септик лучше всего располагать в отапливаемом техническом подполье. С этой целью в проекте экодома предусматривается солнечный обогрев септика. Септик должен быть удобно расположен для обслуживания, которое сводится к очистке и удалению осадков.

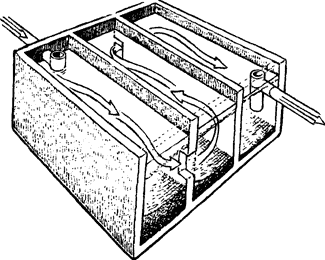

Рис. 12.7. Эффективный трехкамерный септик.
Когда стоки обработались в септике и прошли через фильтр, они направляются в фильтрующую траншею. Траншея устраивается так, чтобы после прохождения через нее вода выходила в накопительный объем (пруд). Устройство фильтрующей траншеи традиционно (Рис. 12.8). Для экодома устраиваются две траншеи: зимняя и летняя. В зимнем варианте дренажная траншея закладывается ниже глубины промерзания грунта. Летняя траншея - поверхностная и может сочетаться с почвенным фильтром. Если стоки направить в почвенный фильтр без обработки в септике и фильтре, то в почвенном фильтре будут возникать специфические запахи.

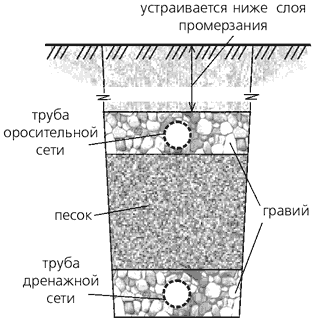

Рис. 12.8. Фильтрующая траншея.
Фильтрующая кассета представляет собой подземную воздушную полость, накрытую сверху ребристой железобетонной плитой, в которую вставлены вытяжные трубы, обеспечивающие вентиляцию полости, чтобы в ней протекал аэробный процесс (Рис. 12.9.). В нижней части полости, на границе с грунтом, укладывается сначала песок, а над ним гравий. Такие системы используются на слабофильтрующих грунтах. Объем фильтрующей кассеты рассчитывается под объемы стоков от дома. Для экодома фильтрующая кассета применяется для сброса стоков в зимнее время.

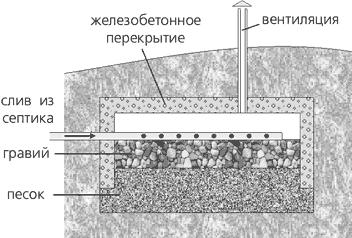

Рис. 12.9. Фильтрующая кассета.
Вода после ванной, душа, полоскания белья (кроме постирочной воды с моющими веществами) содержат достаточно мало разных органических взвесей и поэтому, после простого фильтрования, ее можно использовать вторично в смывных туалетах, а летом ее избыток может использоваться для полива. Это устройство входит в состав системы обработки и утилизации стоков, в которой используется смывной туалет. Устройство механического фильтра простое, с легко заменяемым песчаным фильтром (Рис. 12.4).
Замечание. Фильтр делается небольшого размера. Его задача - отделить органическую часть стоков и обеспечить необходимое количество воды для смывных бачков в туалетах.
Летом для утилизации воды можно, в качестве предварительного очистного сооружения пред накопительным прудом, использовать песчано-почвенный фильтр (Рис. 12.10). Сточные воды фильтруется не в траншее, а в специально насыпанном слое песка на поверхности почвы, внутрь которого подается сточная вода. Профильтрованная вода просачивается через песок в почву и, просачиваясь через почвенный слой, доочищается в нем.

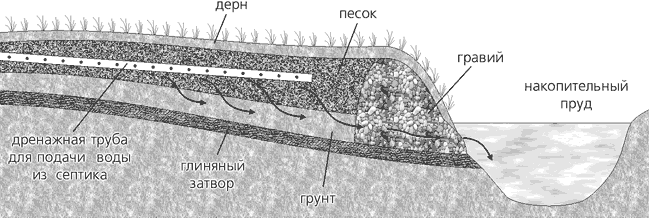

Рис. 12.10. Почвенно-песчаный фильтр.
Сточная вода из септика попадает в фильтрующие траншеи и, проходя через них, попадает в пруд. Для повышения качества очистки стоков ее предварительно можно пропустить через ботаническую площадку (Рис. 12.11). Устройство ботанической площадки на любом типе грунта включают гидроизоляцию, гравий, трубу для подвода сточной воды, сбор очищенной воды и направление ее в накопительный пруд.

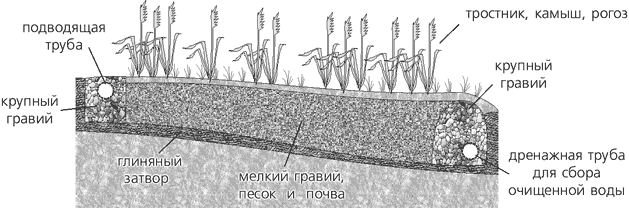

Рис. 12.11. Ботаническая площадка.
Летние стоки обычно больше, чем зимние. Кроме того, очищенную и профильтрованную воду можно доочищать в накопительных прудах (или, если не будет хватать стоков, в заболоченном месте). Кроме сточных вод в этот пруд будут отводиться поверхностные стоки, а весной источником воды будет снег. В этом небольшом пруду может оставаться вода, сохранившаяся с предыдущего года.
Очистка стоков в биопруде будет осуществляться путем естественного развития растительности и за счет высаживания водных гиацинтов. Осенью пруд очищается от растительности, которая используется на производство компоста. Для создания пруда необходимо использовать рельеф и строить его в низких местах, рассчитывая объем этого искусственного водоема с тем, чтобы стоки сохранялись в нем (примерно 100 м3). Для исключения загнивания воды в пруде необходимо устроить небольшой фонтан, работающий от солнечной батареи (аналогично системе вентиляции в воздушной системе солнечного обогрева).

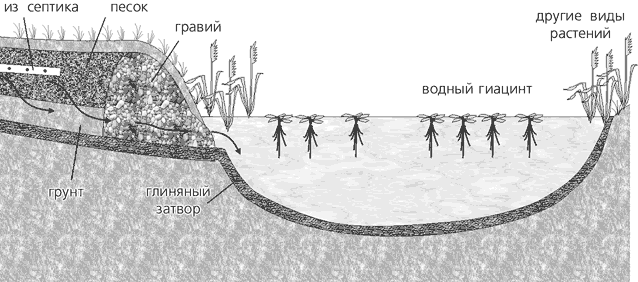

Рис. 12.12. Накопительный пруд.
