Куликова Л.В. "Основы использования возобновляемых источников энергии"

1.1.Состояние и развитие малой гидроэнергетики


Гидроагрегаты для малых ГЭС предназначены для эксплуатации в широком диапазоне напоров и расходов с высокими энергетическими характеристиками. В комплект поставки входят: турбина, генератор и система автоматического управления.

Микро-ГЭС - надежные, экологически чистые, компактные, быстроокупаемые источники электроэнергии для деревень, хуторов, дачных поселков, фермерских хозяйств; а также мельниц, хлебопекарен, небольших производств в отдаленных, горных и труднодоступных районах, где нет поблизости линий электропередач, а строить такие линии сейчас и дольше, и дороже, чем приобрести и установить микро-ГЭС.

В комплект поставки входят: энергоблок, водозаборное устройство и устройство автоматического регулирования (см. рис. 1) . Малые ГЭС (микро-ГЭС) получили развитие во многих странах мира в ХХ веке. Они характеризовались большой часовой наработкой, значительными конструктивными запасами и высокой надежностью, но требовали постоянного присутствия обслуживающего персонала.





Развитие энергосистем и строительство крупных ГЭС привели к снижению стоимости электроэнергии и неконкурентноспособности малых ГЭС из-за больших эксплуатационных расходов. Но разразившийся в 1973 г мировой энергетический кризис способствовал тому, что интерес к использованию имеющихся энергоресурсов и строительству малых ГЭС во многих странах значительно повысился. При новых подходах к созданию микро-ГЭС после 1973 г широкие возможности для их возведения имеются при существующих гидротехнических сооружениях, эксплуатируемых ГЭС, ТЭС, АЭС; на гидроузлах, построенных для орошения и водоснабжения; при строящихся гидроузлах различного назначения; на высокогорных стоках, вблизи селений и сельскохозяйственных построек; в составе систем технического водоснабжения на промышленных предприятиях.

Большее число микро-ГЭС может быть построено на эксплуатируемых и намеченных у сооружению водоснабжающих и ирригационных гидроузлах и их сооружениях (быстротоки, гасители энергии, пороги, отклонители); на водосборных каналах и системах каптажа крупных гидроузлов.

В системах водоснабжения на участках трассы с большой разницей отметок поверхности вместо различного рода шахтных сопряжений, энергогасителей и других сооружений могут быть построены микро-ГЭС. При расходах воды в пределах от 5 до 100 л/с их мощность может достигать от 20 до 200 кВт.

В России более чем на 80 крупных водохранилищах не сооружены ГЭС. По предварительным оценкам 58% средних и 90% небольших водохранилищ (а это 20 и 1 млн. м3 соответственно) не используются для выработки электроэнергии. Очевидно, что первоочередными объектами рассмотрения должны быть существующие и незадействованные гидроузлы.

В настоящее время разработана методика определения эффективности и программы освоения энергетического потенциала малых водостоков. Микро-ГЭС в основном предназначены для покрытия местных нужд и изолированно работы от энергосистем. При строительстве целесообразно применять стандартизированные и укрупненные сооружения (блоки).

Малые ГЭС в настоящее время могут быть рентабельными при упрощении схемы их управления (например, за счет балластной нагрузки) и работы без обслуживающего персонала. Эффективность микро ГЭС может быть повышена за счет многоцелевого использования ее сооружений, а также при выдаче мощности в местную сеть (без длинных ВЛ). При работе микро-ГЭС на изолированную нагрузку возникает необходимость регулирования частоты и напряжения. Если водохранилище имеет достаточную емкость, можно обеспечивать суточное и недельное регулирование, в противном случае рекомендуется регулирование с помощью балластной нагрузки.

1.2.Классификация микро-ГЭС


В данном разделе рассмотрена классификация существующих на сегодняшний день установок малых ГЭС.

В области малой и нетрадиционной энергетики разрабатываются гидроагрегаты:

1. с ортогональными турбинами для напоров 1-5 м;

2. с пропеллерными турбинами для напоров 5-20 м;

3. с турбинами типа "Банки" для напоров 20-150 м.

Диапазон единичных мощностей разрабатываемых гидроагрегатов находится в пределах от 1 до 1000 кВт при изменении максимального расхода от 0,1 до 100 м3/с. Установки предназначены для выработки электроэнергии в сеть. Они также могут быть укомплектованы электротехническим оборудованием для работы на автономную нагрузку.

В НИИЭС разрабатываются способы и оборудования для электролизной защиты, которая используется для предотвращения полного биологического обрастания на бетонных поверхностях и на оборудовании турбинных водоводов на весь срок эксплуатации.

Итак, установки подразделяются:

1. По принципу работы. Применительно к различным природным условиям можно выделить два типа микро-ГЭС, реализующих:

1.1. потенциальную энергию водостока;

1.2. кинетическую энергию водостока.
примерами первого типа являются микро-ГЭС с традиционным оборудованием, русловые или деривационные, а также, разрабатываемые в последние годы так называемые рукавные ГЭС (разновидность деривационных).

Микро-ГЭС второго типа устанавливаются непосредственно в водостоке. Примерами их являются разработанные и применяющиеся в России гирляндные ГЭС конструкции Б.С. Блинова и др., триллексная вертикальная Ю.М. Новикова, штанговая плоскопараллельная и плоскоподъемная М.И. Логинова, Ю.М. Новикова, роторного типа и капсульные гидроагрегаты, применяемые за рубежом.

Технические решения, применяемые при создании микро-ГЭС, разнообразны. Это и традиционные: применение практически всех гидротурбин (радиально-осевых, пропеллерных, ковшовых); а также много нетрадиционных предложений, например, гирляндные ГЭС

2. По напору воды:

2.1. низконапорные (осевые горизонтальные и вертикальные прямоточные установки, капсульные турбины);

2.2. средненапорные (радиально-осевые с горизонтальным или вертикальным валом, установки с неподвижным направляющим валом);

2.3. высоконапорные (ковшовые турбины).

Диапазон напора воды колеблется от 3 до 80 м.

3. По конструктивному исполнению турбины (по требованиям регулирования);

3.1. с неподвижными лопатками направляющего аппарата и лопастями рабочего колеса;

3.2. с неподвижными лопастями рабочего колеса и регулируемым направляющим аппаратом;

3.3. с регулируемыми лопастями рабочего колеса и неподвижным направляющим аппаратом;

3.4. с регулируемым направляющим аппаратом и поворотными лопастями рабочего колеса.

4. По скорости течения воды (по расходу воды):

4.1. на малых водостоках (расход до 5 куб. м., длина до 10 км);

4.2. на средних водостоках (расход до 50 куб. м., длина до 100 км);

4.3. на больших водостоках (расход более 50 куб. м., длина более 100 км).

5. По мощности. По существующей классификации ООН к малым относятся ГЭС мощностью до 10-15 МВт, в том числе:

5.1. микро-ГЭС - мощностью до 0,1 МВт;

5.2. мини-ГЭС - от 0,1 до 1 МВт;

5.3. малые ГЭС - от 1 до 10 МВт.

6. По номинальному напряжению:

6.1. низкого напряжения (до 1 кВ - 230 В, 400 В);

6.2. высокого напряжения (более 1 кВ - 6 кВ, 10 кВ).

7. По частоте вращения турбины. Ряд значений частоты вращения турбины колеблется от 200 до 1500 об/мин.

Малые ГЭС в отличие от дизельных электростанций все-таки требуют индивидуального проектирования.

Одним из типов микро-ГЭС являются гирляндные свободно-проточные, использующие кинетическую энергию водостока, работающие без специальных устройств для направления водного потока и без каких-либо гидротехнических сооружений. Гирляндные ГЭС создавались для работы на больших и малых водостоках каналов. Условиями для их использования являются возможность свободного обтекания гидротурбины водным потоком. Их мощность - от 0,5 до 5 кВт в зависимости от скорости воды в реке (1,2-3,0 м/с). Экологические воздействия данных ГЭС минимальные, эксплуатационные неудобства состоят в решении вопросов пропуска малых судов, катеров и лодок, сплавляемой древесины.

Применяются также схемы многогирляндных микро-ГЭС с параллельным и лучевым расположением гирлянд. На узких водостоках отбор мощности поперечными гирляндами затруднен, поэтому, когда появляется необходимость установки большого числа гирлянд, предполагается установка торцовых гидротурбин. В отличие от поперечной гидротурбины, в которой активная плоскость, воспринимающая силу движущегося водного потока, располагается параллельно оси троса, торцовая гидротурбина ориентированна этой плоскостью перпендикулярно оси троса Эффективность использования мощности потока торцовыми гидротурбинами значительно ниже, чем поперечными.

Другим примером микро-ГЭС является рукавная переносная (РПГЭС) мощностью 1,5-3,0 кВт, разработанная целевым образом для потребителей электроэнергии с передвижным характером работы. Она состоит из водозаборника, напорного трубопровода и энергоблока и может применяться на участках перепада местности 6-7 м с расходом 50 л/с.

Применение РПГЭС ограничивается водотоками горного типа с достаточно большим уклоном. В отдельных случаях при наличии водоподпорной башни неэнергетического назначения РПГЭС может использовать напор на плотине.

Примером такой установки является подвесной агрегат (США), состоящий из капсулы с гидроагрегатом, рабочего колеса и защитного кожуха. Вся конструкция вертикальной штангой прикрепляется к рамной шарнирной конструкции, фиксируемой, например, на опоре моста. Эта микро-ГЭС использует скоростной напор речного потока, исключает необходимость возведения водоподпорной плотины и практически не оказывает воздействия на природную среду. Может быть использован реверсивный вариант данной ГЭС в устьях рек с приливными течениями.

Также, известны поперечные и торцовые гирляндные ГЭС конструкции Б.С. Блинова, Е.С. Бирюкова. Поперечная конструкция применяется на реках с широким руслом, торцовая - на реках малой ширины. Поперечная гирляндная ГЭС состоит из нескольких гидротурбин, жестко закрепленных на стальном тросе (выполняющего роль гибкого вала), редуктора и гидрогенератора. Трос с гидротурбинами располагается попрек реки и удерживается на обоих берегах якорями или анкерными опорами. Сила лобового сопротивления гирлянды гидротурбин при обтекании ее водным потоком натягивает трос. Благодаря этому гирлянда не опускается на дно реки, и создаются условия для передачи крутящегося момента от гидротурбин к торсу, а от него к редуктору, расположенному на берегу. В прошлом применялись турбины диаметром 20-50 см.

Многие зарубежные фирмы, например, австралийские "Элин" и "Касслер", шведская "Скандия" и др., выпускают компактные микро-ГЭС. Эти установки полностью изготовленные, смонтированные и испытанные на заводе. Стандартные гидроагрегаты состоят из гидротурбины, трансформатора, распределительных устройств, аппаратуры регулирования и управления.

Большое число микро-ГЭС производится в КНР, где из работающих 90 тыс. установок, имеющие мощность менее 25 кВт - 60 тыс. шт. Оборудование для них стандартизировано и применяется, начиная с мощности 12 кВт.

Рассмотренные варианты микро-ГЭС являются малоконцентрированными источниками энергии, не вносящие в природную среду серьезных изменений, поэтому практически они могут считаться экологически безопасными установками.

Для качественного анализа необходимо правильно оценить гидроресурсы микро-ГЭС.

1.3.Оценка гидроресурсов для микро-ГЭС


В данном разделе приводятся основные принципы использовании энергии воды, характер изменения напора и расхода воды.

Пусть Q есть объем воды, падающей на лопасть в единицу времени, p - плотность воды, тогда масса падающей воды равна Qp, а теряемая ею энергия равна
P0=pQgH, (1.1)
где g - ускорения силы тяжести;
P0 - изменение в единицу времени потенциальной энергии воды (мощность);
H - высота падения жидкости.

Целью гидротехнической установки является преобразование этой энергии в электрическую или механическую. В отличие от других энергетических установок никакие принципиальные ограничения (термодинамические или динамические) не мешают энергии падающей воды полностью превратиться в механическую энергию, исключая потери на удаление воды из турбины.

Возможности гидроэнергетики видны непосредственно из (1.1) . При заданном местоположении гидростанции Н есть постоянная величина и расход воды при заполненных водоводах практически постоянен. Так как реальная мощность турбины близка к теоретической, уравнение (1.1) определяет максимальную мощность требуемого энергетического оборудования.

Местоположение микро-ГЭС должно обеспечивать достаточно высокий Q расход и напор H. Обычно для этого требуется годовой уровень осадков не менее 40 см, выпадающих достаточно равномерно в течении года, определенные рельеф местности и территория для водохранилища. Если эти условия выполняются, гидроэнергия почти наверняка будет наиболее подходящим источником электроэнергии.

Однако для того чтобы направить воду в турбины, необходимо выполнить большой объем строительных работ (сооружение плотины, водоводов и т.д.). Стоимость этих работ часто превышает стоимость гидроэнергетического оборудования электростанции.

Измерение напора Н. В потоках с большим уклоном для измерения напора Н подходит метод триангуляции, для более равнинных мест используют нивелир и рейки (геодезические).

Следует заметить, что мощность натекающего на турбину потока определяется не геометрическим (или полным) напором Ht, измеренным описанным выше способом, а располагаемым или рабочим напором Hа, равным
Hа = Ht - Hf,            (1.2)
где Hа - рабочий напор, м;
Hf - потери напора на трение в каналах и водоводах на пути к турбине;
Ht - геометрический (полный) напор, м.

Измерение расхода воды Q. Поток воды, поступающий на турбины, как правило, меньше расхода реки, который в свою очередь различен в период засухи и паводка. Для энергетики важен минимальный расход реки (в сухой сезон), с тем чтобы рассчитанные по нему турбины работали круглый год в нормальном режиме. Необходимо также знать и максимальный расход (в период паводка), для того чтобы избежать повреждений гидростанции.

Методы измерения расхода воды Q гораздо сложнее методов измерения напора Н и зависят от величины и скорости рассматриваемого потока:
расход Q=(объем воды, прошедший за время dt)/dt=(средняя скорость u)х(поперечное сечение А)=Sun x dA,            (1.3)
где n - единичная нормаль элементарной площадки dA, S - знак интеграла .

Методы измерения расхода, в основе которых лежат данные уравнения, назовем соответственно основным, модифицированным и расчетным. Известно также, что если поперек потока расположить порог или водослив, то уровень воды в этом месте будет зависеть от ее расхода. На этом основан еще один метод определения расхода.

Основной метод (рис. 2, а) Весь поток покрывается дамбой или направляется в какой-либо резервуар. В обоих случаях можно определить расход, зная наполненный объем и время его наполнения. Этот метод точен, не требует никакой информации о параметрах потока и наиболее пригоден для малых потоков, особенно для небольших водопадов.



Модифицированный метод 1 (рис.2, б) В уравнение (1.3) входит средняя скорость потока u. Так как на дне реки скорость течения из-за трения равна нулю, значение u будет несколько меньше скорости течения на поверхности us. Например, для прямоугольного поперечного сечения русла реки u=0,8us, а скорость us нетрудно определить по перемещению находящегося на поверхности воды предмета. Для получения наиболее точного результата скорость us определять следует на прямолинейном участке русла и постоянном его сечении. Площадь поперечного сечения А модно вычислить, померив глубину потока в нескольких точках сечения и просуммировав площади составляющих его треугольников и трапеций (рис.2, б) а именно:

       (1.4)

Модифицированный метод 2. (рис.2, в). Этот метод определения скорости течения не требует измерений времени и пригоден для быстрых потоков. Метод состоит в том, что плавучий предмет (например, теннисный мяч) погружают на определенную глубину и затем отпускают. Время его всплытия на поверхность с заданной глубины не зависит от скорости горизонтального перемещения и может быть определено в лабораторных условиях. Измеряя горизонтальное перемещение предмета к моменту всплытия, и, зная время всплытия, определим скорость течения. Нетрудно заметить, что этим способом мы определяем среднюю скорость (среднюю по глубине, а не по сечению, но это различие невелико).

Расчетный метод (рис.2, г). Этот метод наиболее точный и используется профессиональными гидрологами на больших реках. В нем поперечное сечение потока разбивается на большое число ячеек площадью dA, и в каждой измеряют скорость ui. Интеграл (1.3), определяющий расход, заменяется суммой величин uidA во всех ячейках.

Водосливной метод (рис.2, д). Если необходимы систематические замеры расхода потока в течение, например, года, можно построить дамбу с вырезом определенной формы. Такая дамба называется тонким водосливом. Высота потока воды в плоскости выреза пропорциональна расходу. Для определения величины расхода в лабораторных условиях проводится тарировка модели такого водослива, и результаты тарировочных измерений помещают в справочное пособие.

1.4.Водные кадастры


Природные энергетические кадастры (ПЭК) составляются на основе данных гидрометеостанций конкретных регионов. ПЭК представляют собой совокупность достоверных и необходимых сведений, характеризующих ветер (солнце, воду) и позволяющий выявить его энергетическую ценность. Важнейшими кадастровыми характеристиками являются:

- повторяемость энергетических потоков по градациям;

- чередование рабочих и нерабочих периодов;

- режимы максимального энергетического потока.

Наиболее важной характеристикой является функция статической закономерности частот вариации конкретных энергетических потоков за определенный период времени.

Проблема энергетического использования малых и средних рек и создания соответствующих классификаций в нашей стране имеет давнюю историю. Вопрос о деление рек на большие, средние и малые окончательно не решен. При отнесении водостока к той или иной категории можно исходить из различных его признаков: длины реки, величины водосбора, объем стока - или же делить реки по возможным масштабам их использования в той или иной отрасли хозяйства, например гидростанции, глубина русла для судоходного пути, возможная площадь орошения сельскохозяйственных угодий и т.д.

По природным признакам к категориям малых и средних рек относят такие реки, водосборная площадь которых на всем протяжении обладает постоянством климатических, однообразием почвенных и геологических условий, растительного покрова и рельефа местности. К категории больших тогда буту относиться все реки, не обладающие указанными свойствами, т.е. такие, условия водосбора которых на всем протяжении меняются.

В связи с этим целесообразно при делении рек учитывать не только природные условия, но и размер хозяйственного использования. Такое деление по Н. Н. Фаворину в сокращенном виде приведено в табл. 1.

Таблица 1. Классификация рек по комплексу природных и хозяйственных показателей


Бассейны малых рек могут распространяться на территорию от 1 до 10 административных районов, средних - от 10 до 45 районов. Следовательно, по своим размерам малые реки могут удовлетворять хозяйственным потребностям районного и межрайонного масштабов, средние - областного. По этому признаку могут быть определены также размеры и класс гидротехнических сооружений на реках. Из табл. 2, анализируемой совместно с табл. 1, следует, что микро-ГЭС мощностью 30 кВт с напором 4 м без водохранилища для работы на полную мощность (в среднем до 2500 ч в год) должна иметь сборную площадь не менее 350-450 км2.

Таблица 2. Потребность в воде малых ГЭС при разных напорах и мощностях, млн м3


Для мини-ГЭС мощностью 150 кВт при прочих равных условиях площадь питания должна быть не менее 1800-2300 км2. При устройстве водохранилища с годичным регулированием стока либо водосборные площади могут быть уменьшены примерно в 3 раза, либо мощность ГЭС увеличена в 3 раза.

Чтобы создать водоемы, достаточные для суточного регулирования, подпоры для ГЭС должны быть около 6-8 м. Более высокие подпоры на малых реках приводят к затоплению поймы, потере ценных сенокосов. Если требуется водохранилище большого объема для годичного (многолетнего) регулирования стока, выгоднее для ряда отраслей, затраты на сооружение должны быть разнесены между участниками. Однако нужно иметь в виду, что стоимость возмещения ущерба тот затопления может достигать 20-45% и более капиталовложений гидроузла.

В целом следует отметить, что малые и средние реки в энергетическом отношении изучены недостаточно. Вместе с тем при исчерпании ресурсов крупных водостоков неизбежно встает вопрос о более широком строительстве группы ГЭС или их каскадов на этих реках, причем необходима оптимизация всего каскада.

Горные районы богаты водноэнергетическими ресурсами, которые распределяются между средними и малыми водостоками, причем на последние приходится значительная их часть (в Горном Алтае около 90%). В долинах горных рек отсутствуют четко выраженные чащи водохранилищ и соответствующие каньоны, являющиеся наглядными ориентирами при разбивки реки на ступени их использования.

1.4.1. Основные кадастровые характеристики рек Алтайского края и республики Алтай



Алтайский край, особенно республика Алтай, обладают достаточными водными ресурсами для удовлетворения потребностей в воде населения, промышленного и сельскохозяйственного производства. Неравномерное распределение этого вида ресурсов может быть скорректировано техническими и практическими приемами. В последнее время со всей остротой встают вопросы о более рациональном использовании водных ресурсов Алтая и о разработке комплекса мер по охране их от загрязнения и истощения.

В данном подразделе рассматриваются водные ресурсы Алтая, их качественное и количественное определение, синтез данных речных кадастров. Знание распределения водных ресурсов необходимо для решения основных вопросов малой гидроэнергетики в области внедрения гидротехнических установок микро-ГЭС.

Ниже приведен анализ и классификация рек Алтая по различным критериям (длина в км, извилистость, густота речной сети, уклон и т.д.).

В основу количественной оценки элементов водного баланса положены нормы годовых величин атмосферных осадков (Р), общий речной сток (У), испарение (Е), а также поверхностные (Упв) и подземные притоки рек (Уп).

Количественная оценка структуры водного баланса дается с помощью коэффициента стока (a=У/Р), коэффициентов поверхностного (a=Упв/Р) и подземного (a=Уп/Р) притока в реки.

Основные показатели речных кадастров.

Для качественных и количественных характеристик рек используются следующие показатели:

1. Длина реки в километрах

длинные - более 500 км (Алей),

средние - 100-500 км (Уксунай),

короткие - менее 100 км (Таловка);

2. Извилистость. Извилистость рек характеризуется коэффициентом извилистости - отношение длины реки, измеренной по карте, к сумме отрезков прямых, соединяющих начало и конец однообразно ориентированных участок реки.

очень извилистые - более 1,8 (Алей);

извилистые - 1,6-1,8 (Уксунай);

слабо извилистые - 1,2-1,6 (Кокса);

очень слабо извилистые - менее 1,2 (Таловка).

3. Уклон реки в промилле (‰) - отношение падения реки на отмеченном участке к его длине.

4. Густота речной сети (для бассейнов рек) характеризуется коэффициентом густоты речной сети (в км/км2):

Таблица. 3. Густота речной сети


5. Количество рек в основных речных системах Алтая. Основные реки (крупные, или главные) образуются притоками 1, 2, 3 порядка и т.д. (малыми реками). Так, река Обь имеет притоки 1 порядка (Бия, Катунь, Чарыш, Чумыш, Алей и т.д.), притоки 2 порядка, образующие реки 1 порядка и т.д.

Количество рек в речных системах имеет обратно пропорциональную зависимость от длины главной реки. Так, для р. Бии при длине 100-500 км количество рек колеблется от 1 до 4, при длине 0-50 км - 49-6537 рек соответственно.

6. Продольные профили рек. Данная зависимость (в м/км) обратно пропорциональна. Например, для р. Оби профиль рек составляет 0-200 м при длине 0-400 км; для р. Бии профиль рек составляет 0-400 м при длине 0-400 км, для р. Катуни - 0-2400 м и 0-600 км соответственно.

1.4.2. Водные и водноэнергетические ресурсы республики Алтай



Республика Алтай (Горный Алтай) имеет площадь 92,6 тыс. кв. км. Ее большая часть (58,5%) представлена водосбором реки Катунь (табл. 4).

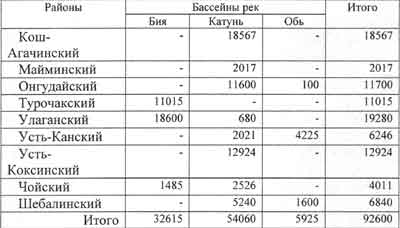

Таблица 4. Площади административных районов р. Алтай, тяготеющие к крупным рекам, км2


Результаты элементов водного баланса и их структуры для шести природных районов Горного Алтая приведены в табл. 5, а для речных водосборов, расположенных в пределах этих районов, - в табл.6.

Таблица 5. Среднегодовой баланс природных районов республики Алтай и его структура


Анализ зависимостей осадков, стока, испарения и коэффициентов стока речных водосборов (табл. 6) от средней высоты водосбора показывает, что для каждого из рассмотренных районов они различны.

Таблица 6. Среднегодовой водный баланс речных водосборов, расположенных в различных районах республики Алтай, мм


Из 53,5 куб. км. воды, формирующейся в средний по водности год на Алтае, 33,4 км3 или 62,5% приходится на Горный Алтай, из них 18,0 км3 дает р. Катунь (см. табл. 7).

Таблица 7. Водные ресурсы некоторых рек республики Алтай


Для расчетов ресурсов использованы зависимости модуля годового стока от средней высоты водосбора (табл. 8) Модули стока в истоках Катуни достигают 40 л/сЧ км2. Наиболее водным в бассейне р. Катуни является Усть-Коксинский район, где объем годового стока превышает 7 км3.

Таблица 8. Модули стока в бассейнах рек республики Алтай, л/с x км2


Многолетний средний расход р. Катуни после впадения р. Аргут составляет 419 м3/с; р. Бухтармы - 243 м3/с; р. Аргут -126 м3/с.

Наибольшее количество рек и водноэнергетических ресурсов сосредоточены в бассейне р. Бухтармы. В этом бассейне 124 реки обладают суммарной энергией 18,9 млрд. кВт ч в год, 39% этого количества приходится на основное русло самой р. Бухтармы. Следующим по запасам ресурсов является бассейн р. Аргут, в котором учтено 72 реки с суммарной энергией 14,1 млрд. кВтЧч в год. В бассейне Верхней Катуни количество рек 59, суммарные водноэнергетические ресурсы их составляют 11,5 млрд. кВт ч в год. Качественная характеристика водноэнергетических ресурсов некоторых рек приводится в табл. 9.

Таблица 9. Распределение потенциальных водноэнергетических ресурсов по качественным группам (млн. кВт ч на 1 км)


Наиболее высокими показателями характеризуются водноэнергетические ресурсы бассейна р. Аргут. Здесь 57% всех водных ресурсов бассейна относятся к первой группе с удельной энергий более 25 млн. кВтЧч на 1 км. В бассейне Верхней Катуни ресурсы первой группы составляют около 49%, в бассейне Бухтармы - только 20%. В бассейне Бухтармы наибольшее количество ресурсов (9,2 млрд. кВт ч в год) характеризуется второй группой (от25 до 10 млн. кВтЧч на 1 км), что составляет около 50% всех водноэнергетических ресурсов данного бассейна.
